• Für stabile form- und kraftschlüssige Verbindungen von Arbeitsplatten • Mit zwei gebogenen Klemmplatten • Zwei vormontierte Clipse bieten hohen Montagekomfort: • Sie halten die Klemmplatten und Verbinder in Position bzw. Nut und ermöglichen so ein einfaches Einsetzen in Bohrung oder Ausfräsung - gleichzeitig bleiben beide Hände zum Verspannen frei • Gehäusebohrdurchmesser 35 mm • Bohrtiefe min. 20 mm • Stahl verzinkt / Kunststoff grau

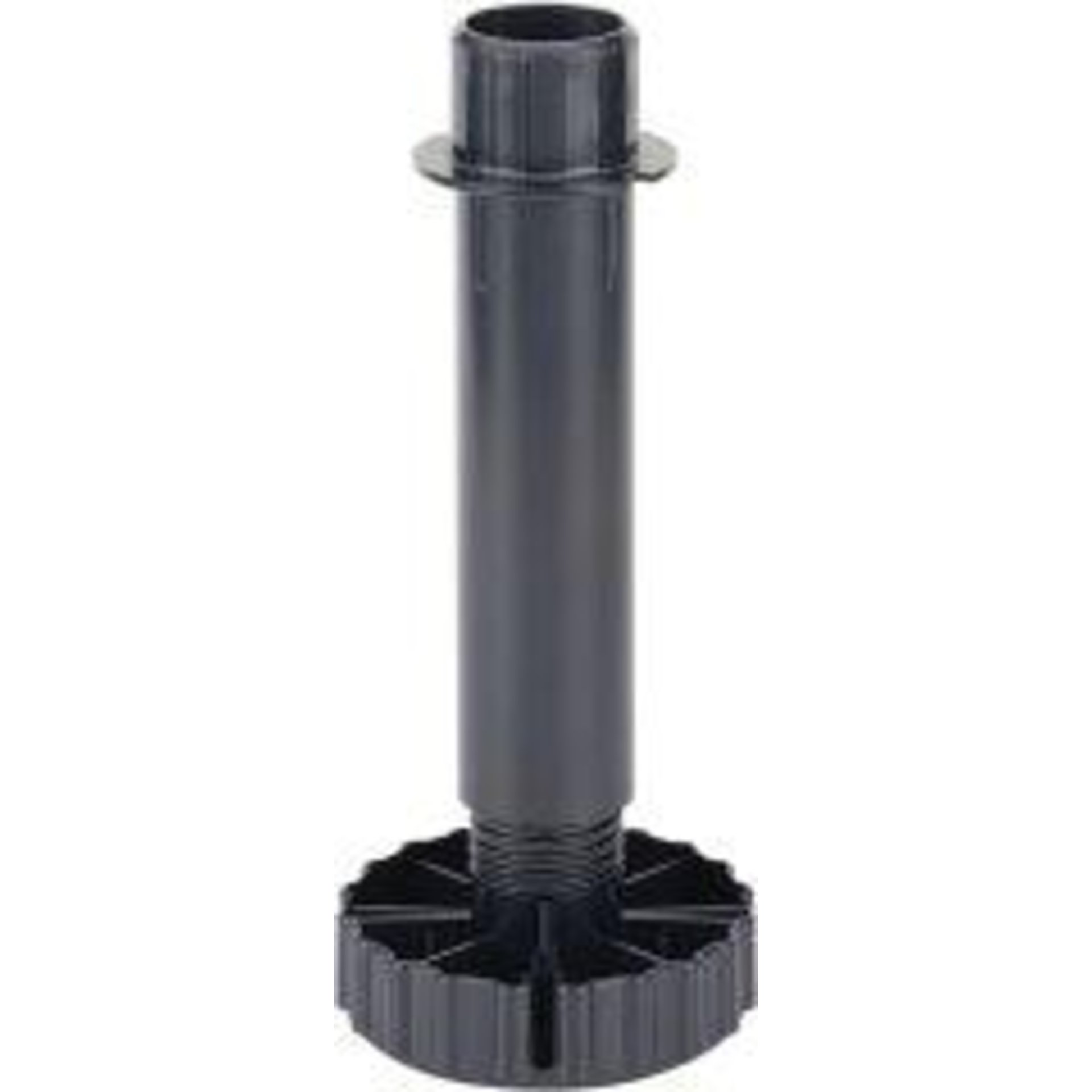

• Beschlagssystem aus Sockelfüßen, Gleitern, Blendenhaltern und weiterem Zubehör • Belastbarkeit pro Fuß 450 kg, max. 1350 kg bei 3 oder mehr Füßen • Sicherer Halt des Sockelfußes im Gleiter beim Aufstellen und Verschieben des Schrankes • Große Standfläche von ø 78 bzw. 80 mm • Einfache Höhenverstellung • Sockelschubkasten ab Sockelhöhe 150 mm möglich • Kunststoff schwarz

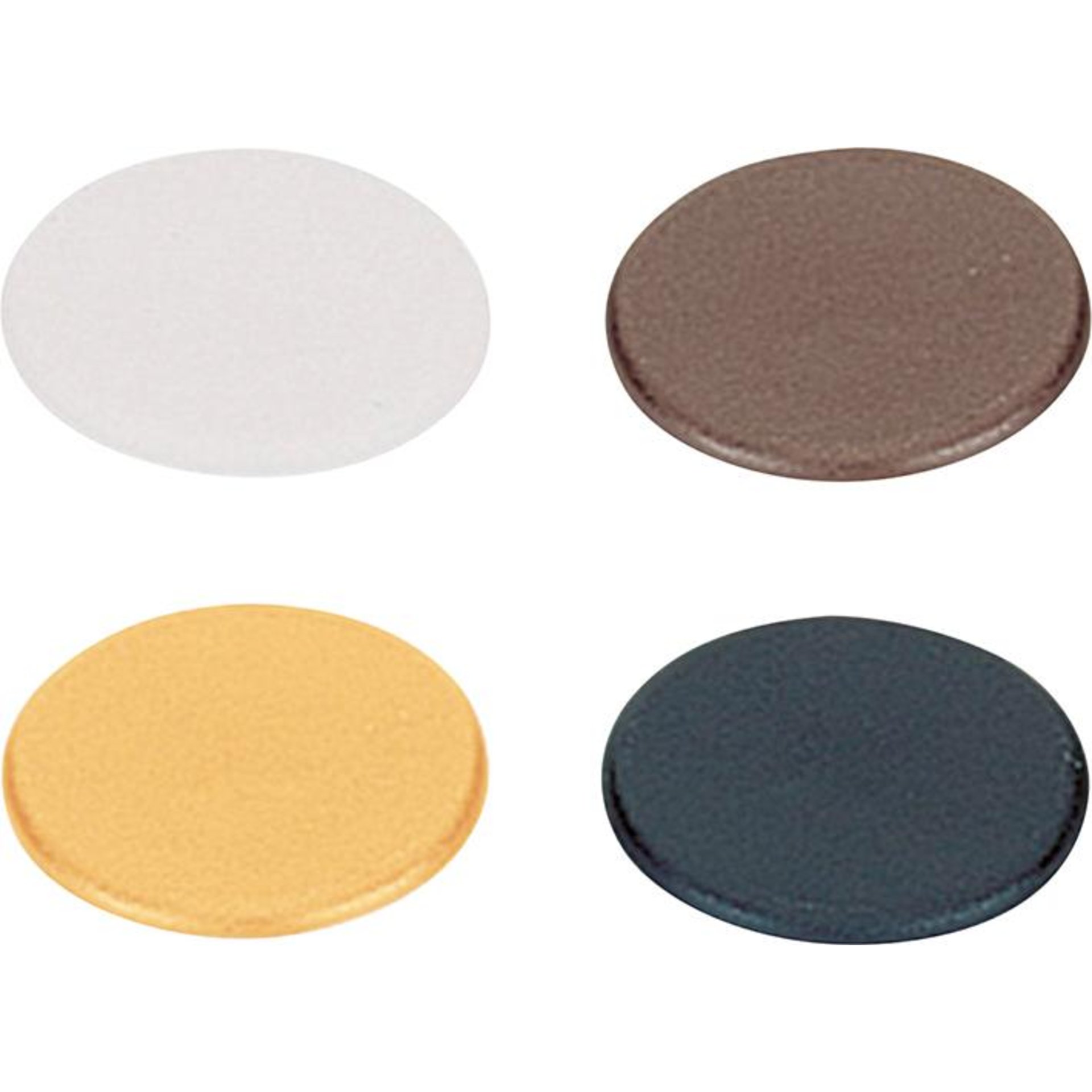

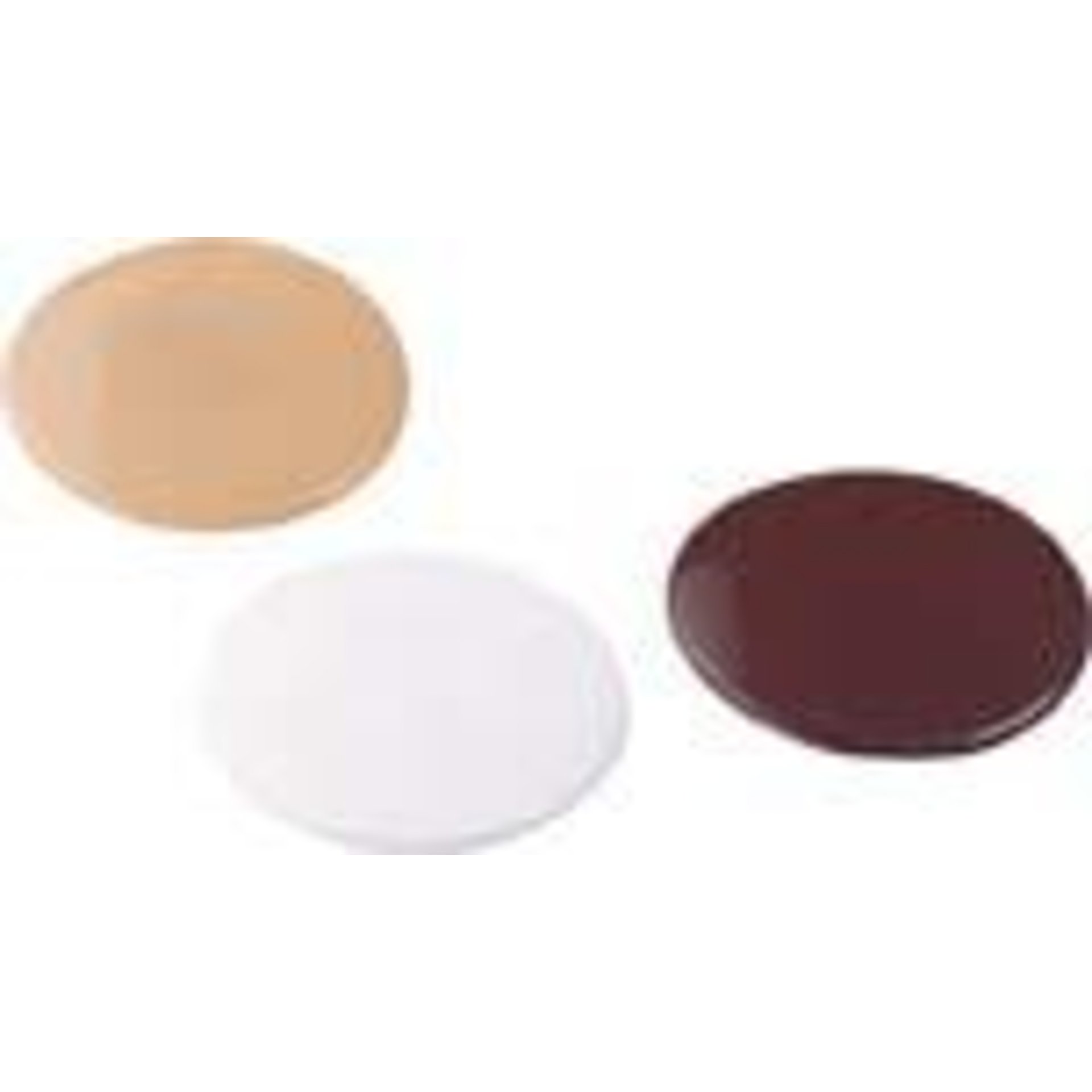

Abdeckkappen für Rastex 25• KunststoffHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.comAbbildung zeigt Farbvarianten

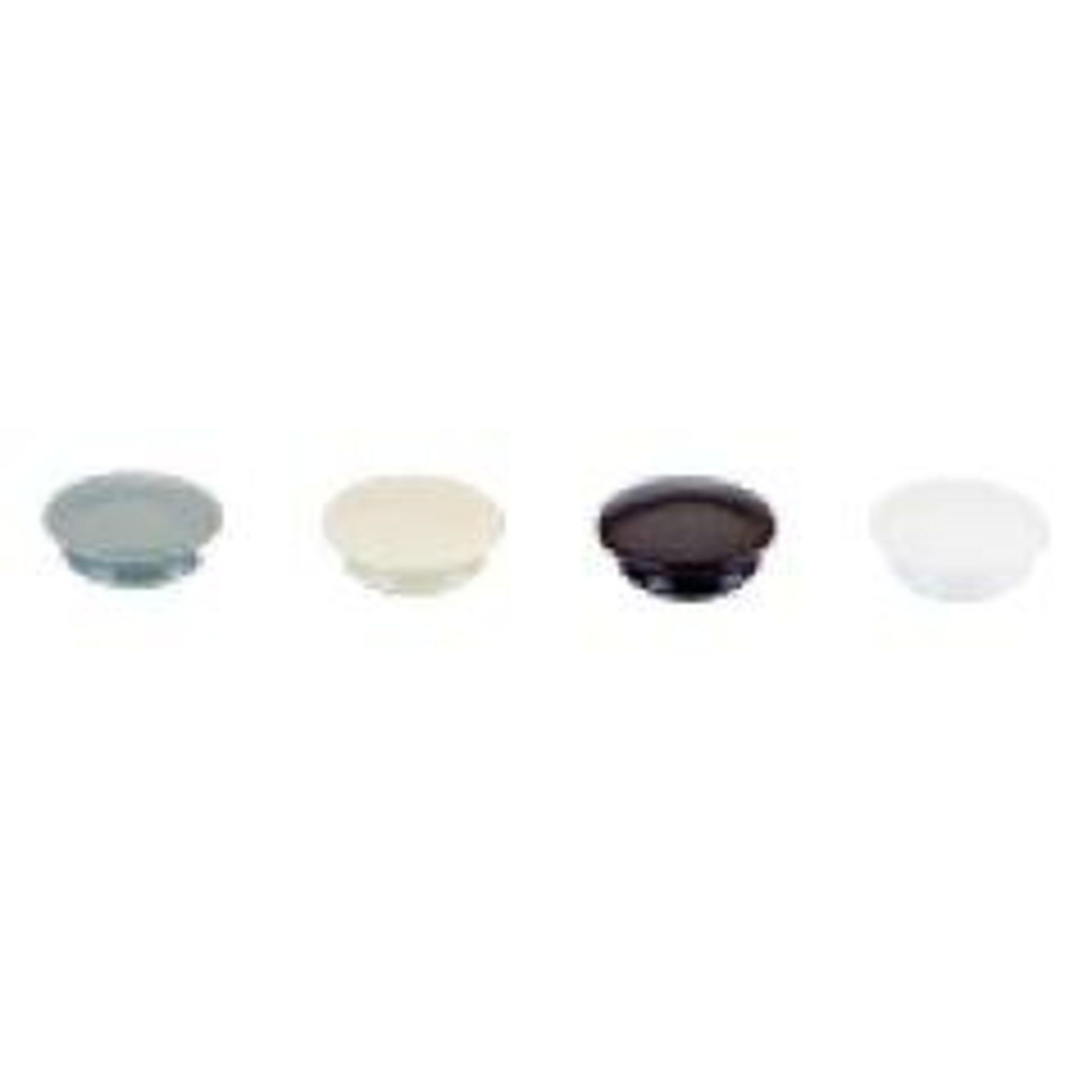

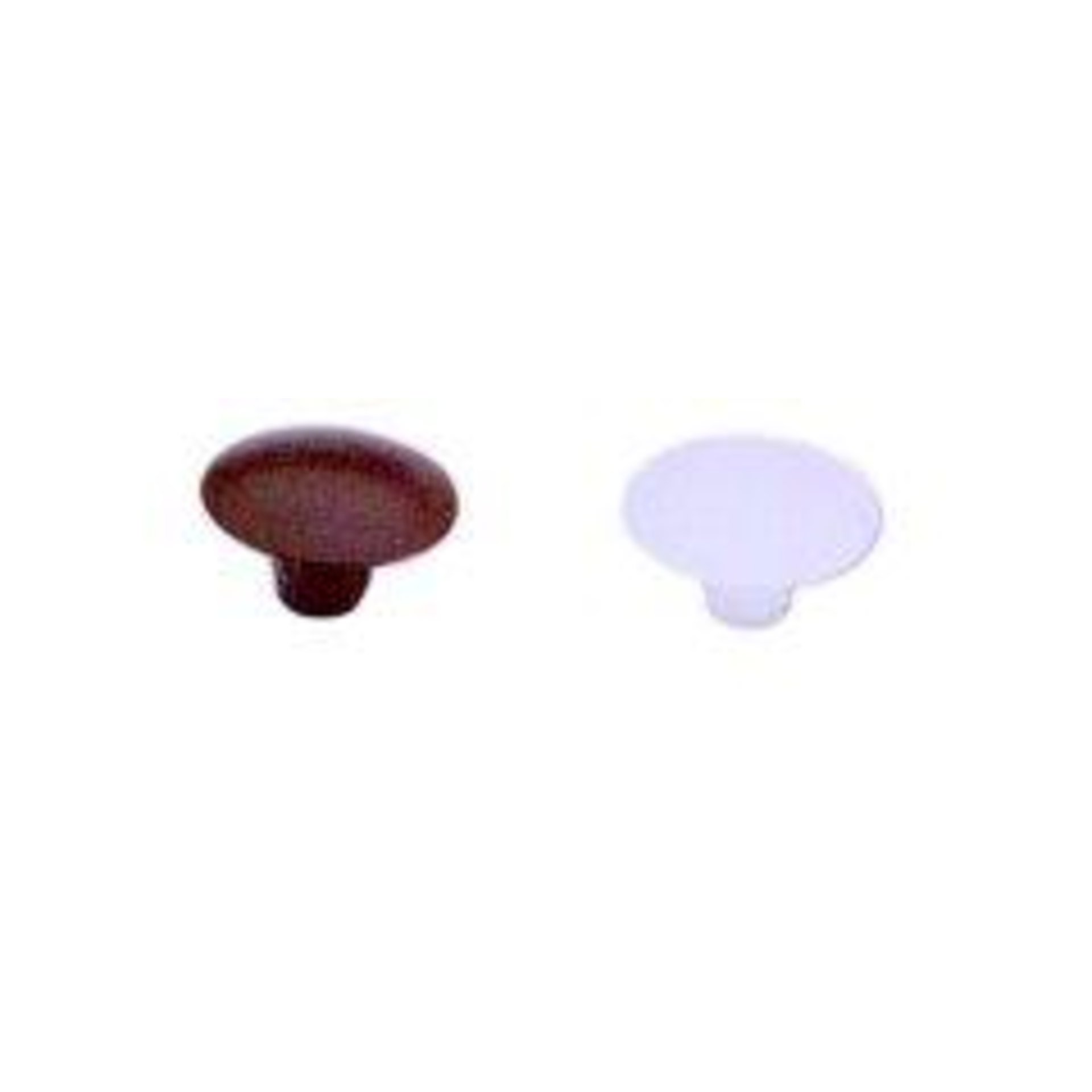

Abdeckkappen für VB 20/21• ø 10 mm • KunststoffHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.comAbbildung zeigt Farbvarianten

• Kunststoff

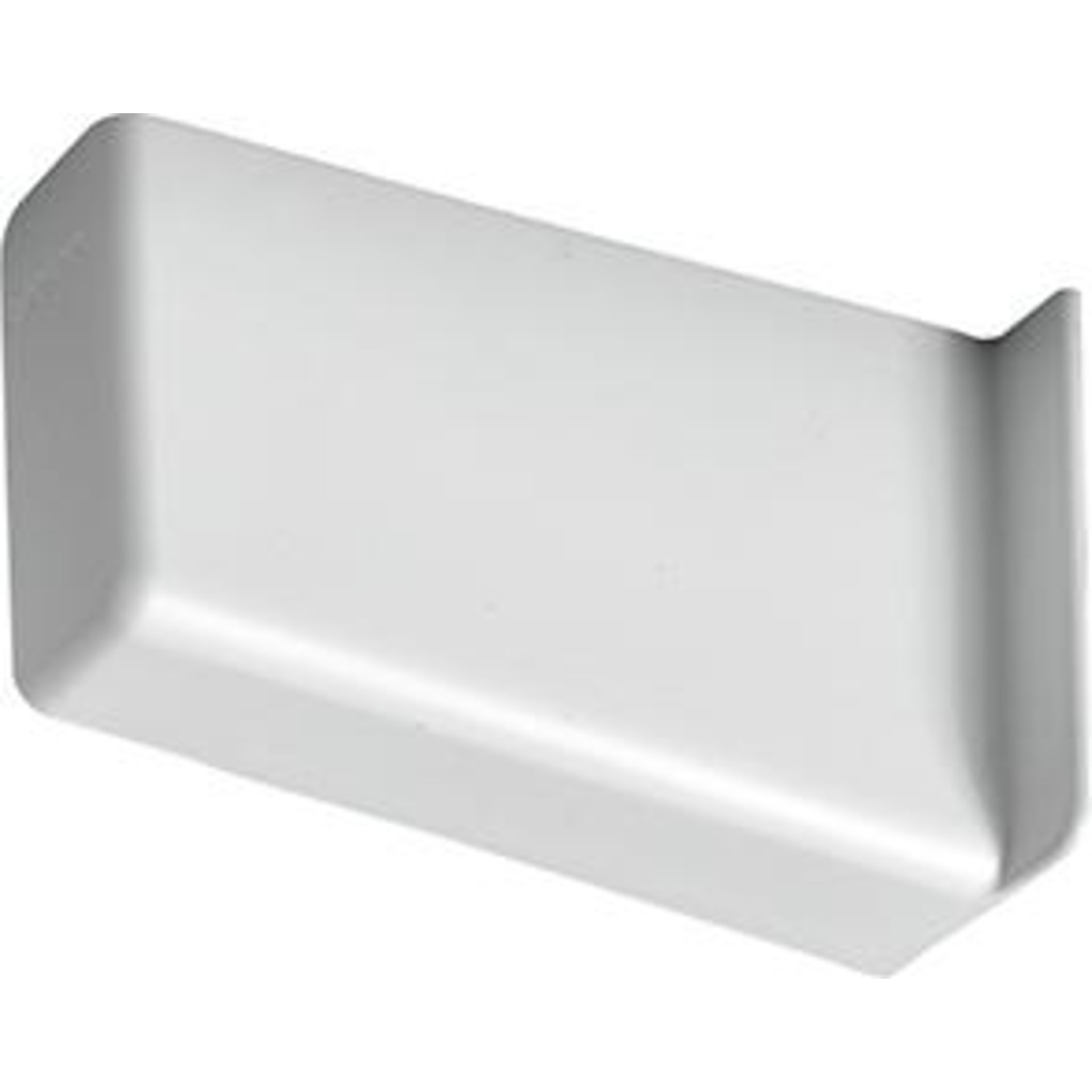

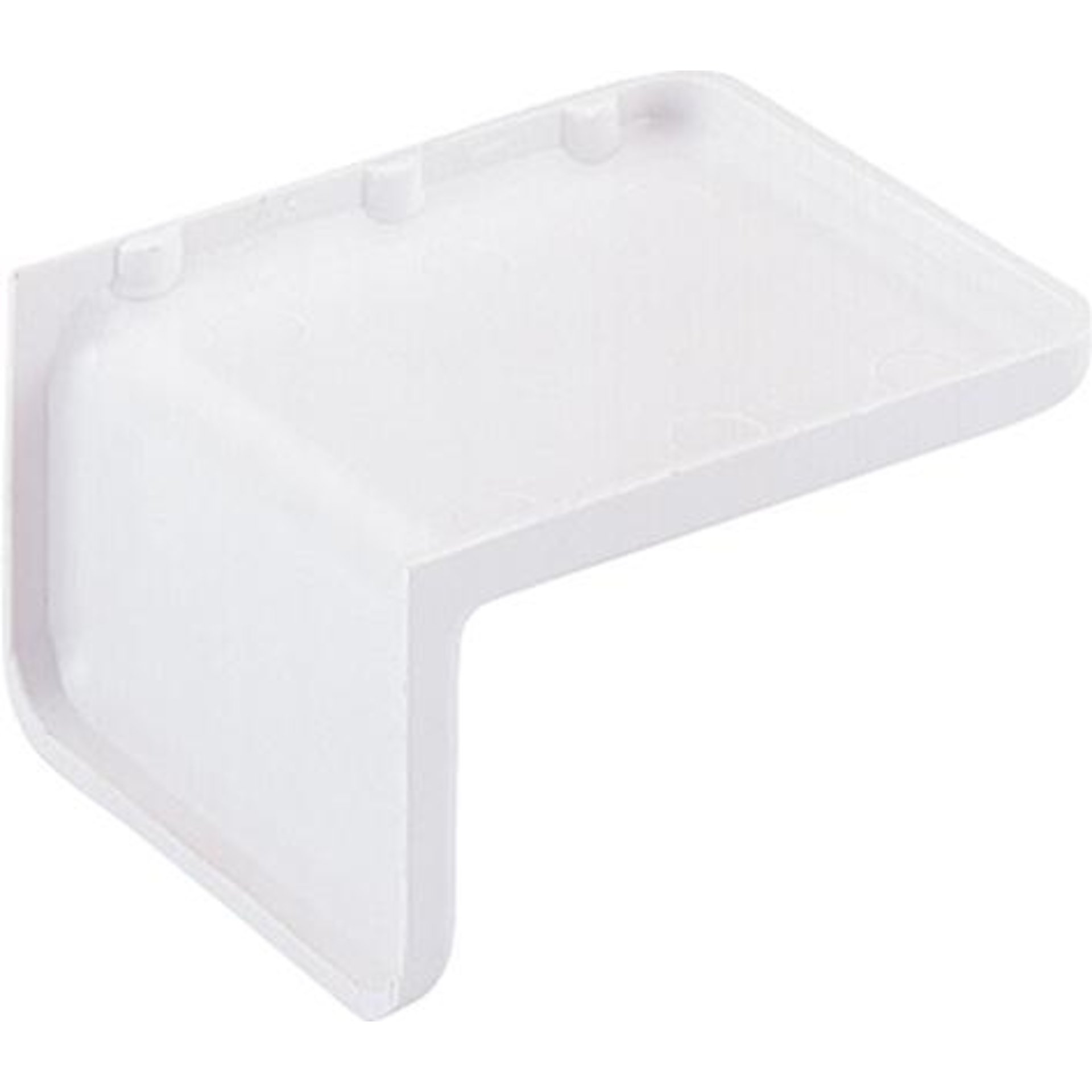

Abdeckplatte für Eurowinkel• Kunststoff weiß Hinweise: • Direktbefestigungsschrauben bitte separat bestellenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Abdeckkappen für Rastex 15 ohne Abdeckrand• (außer Rastex 15/12) • KunststoffHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.comAbbildungzeigt Farbvarianten

• Zum Aufschieben auf den Schrankaufhänger

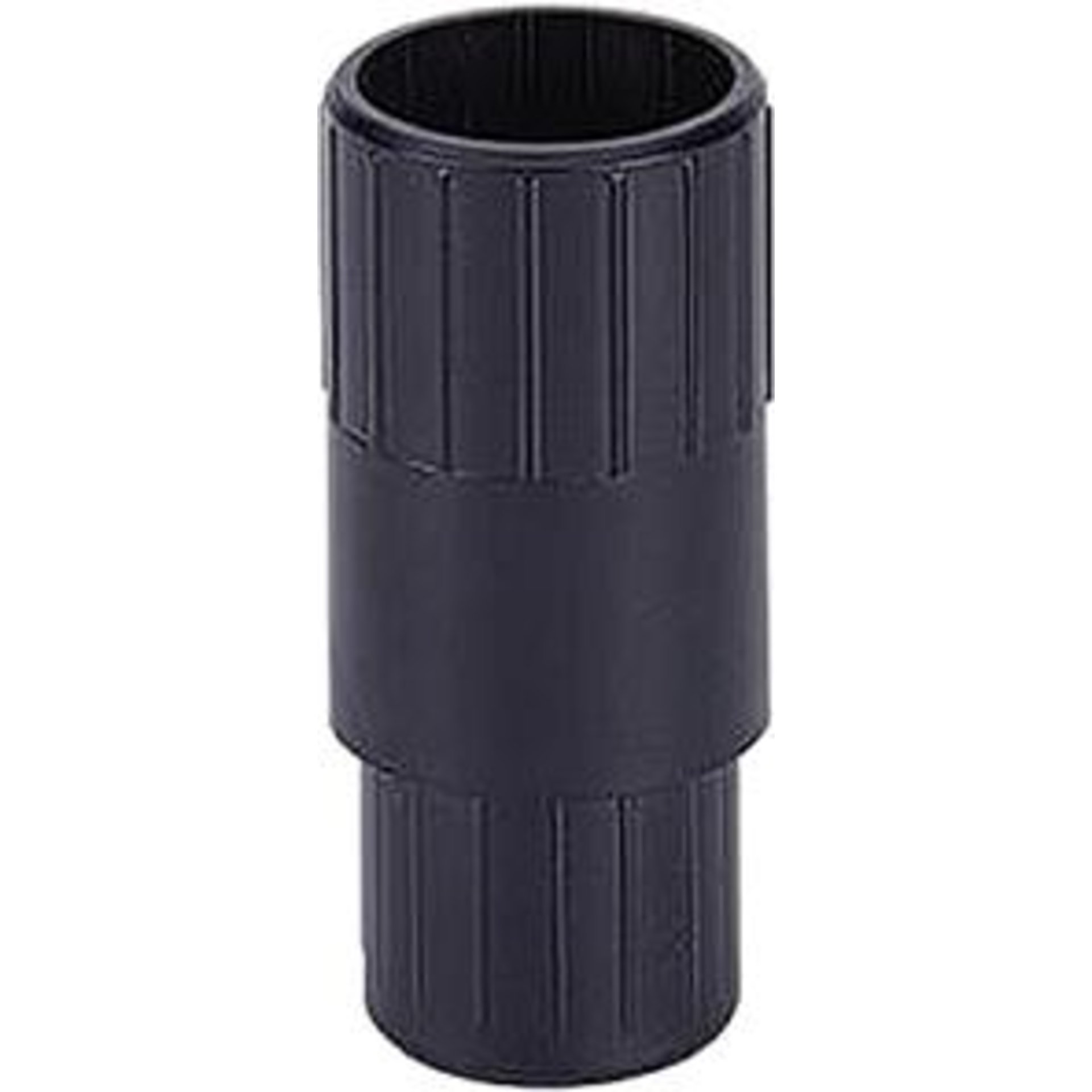

Adapter für Sockelfuß Korrekt• Zur Verlängerung des Sockelfußes um 50 mm • Kunststoff schwarzHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

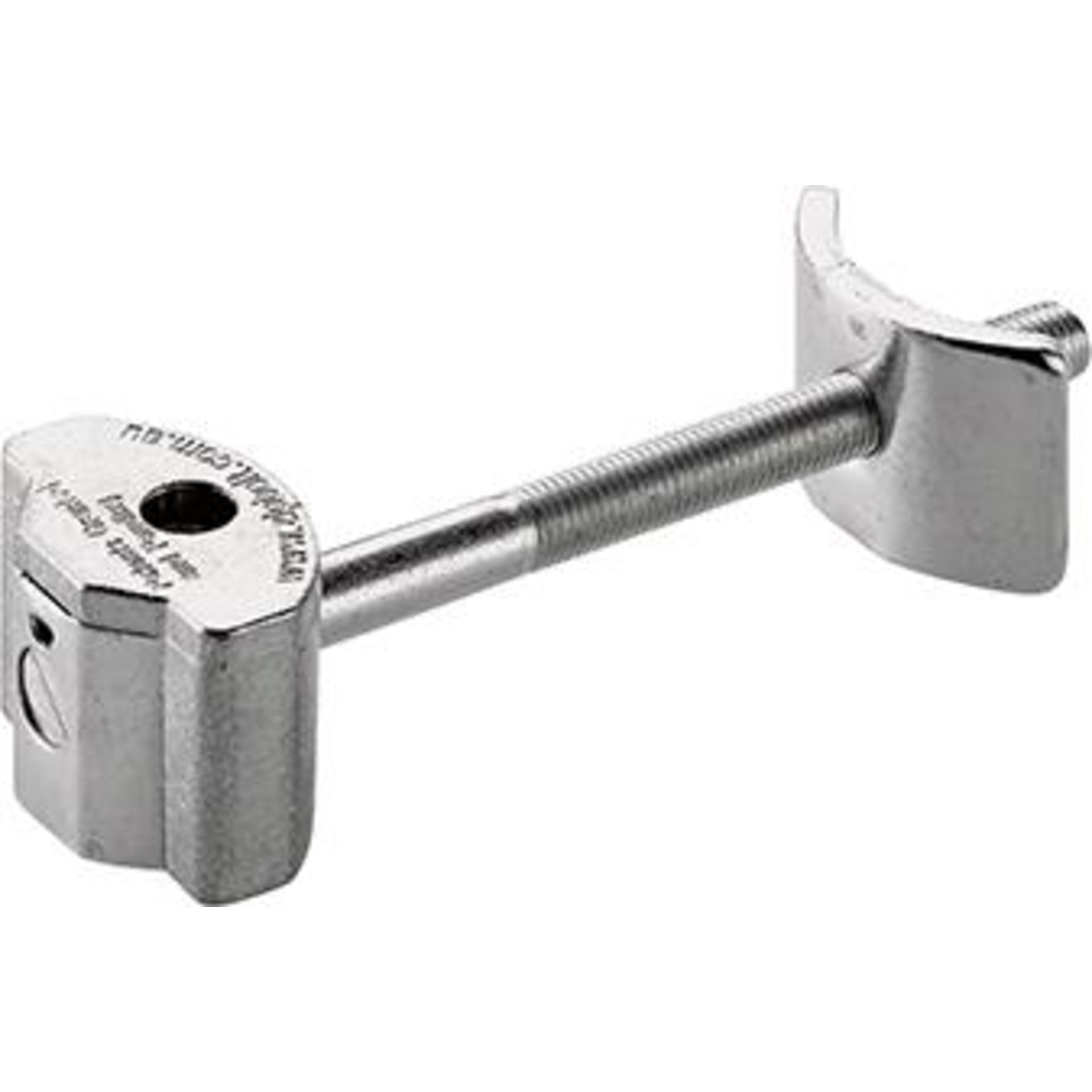

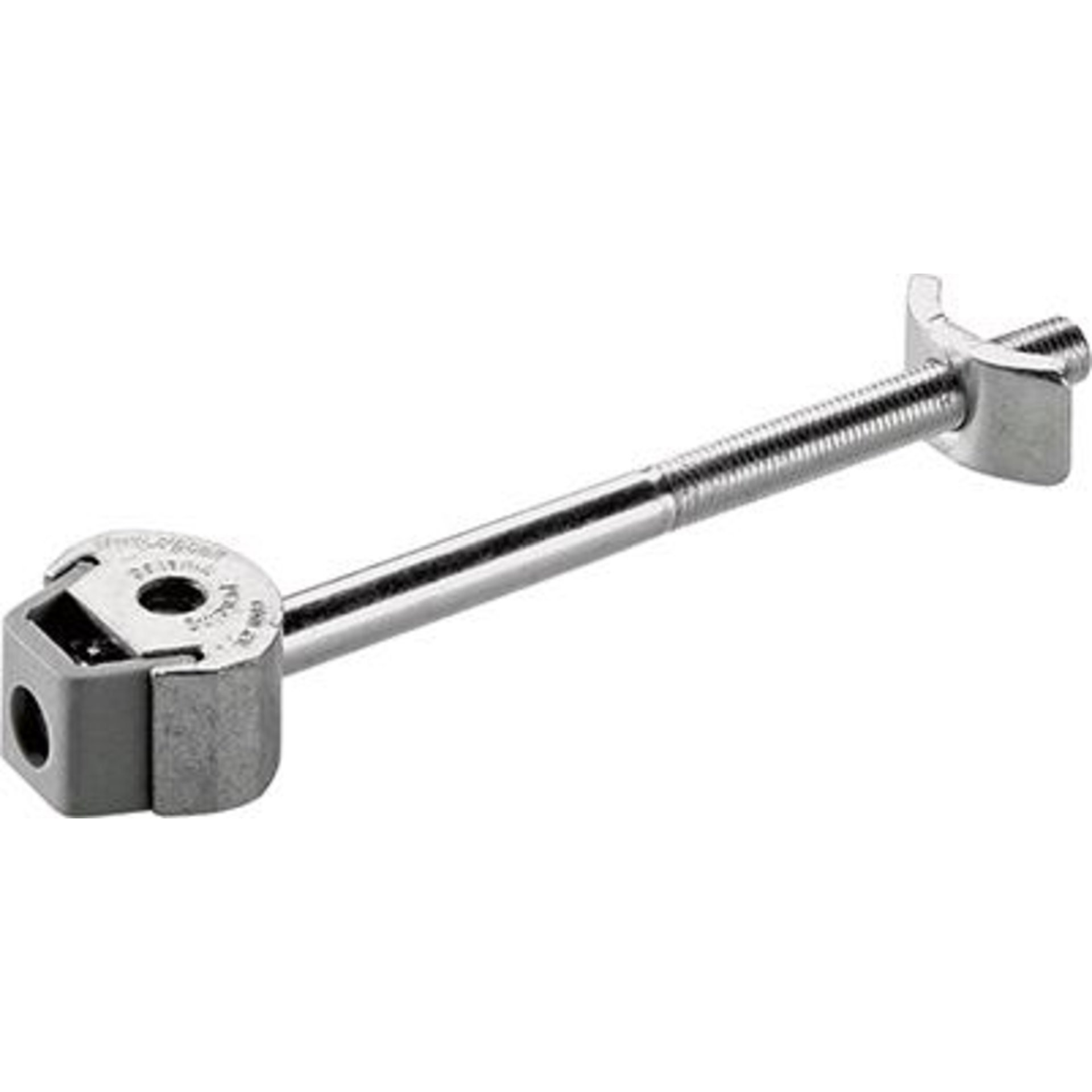

• Für stabile form- und kraftschlüssige Verbindungen von Arbeitsplatten • Bequeme und schnelle Verspannung mittels Akkuschrauber oder Innensechskantschlüssel SW 5 • Bohrtiefe min. 20 mm • Gehäusebohrdurchmesser 35 mm • Gehäuse: Zinkdruckguss blank • Bolzen / Gegenplatte: Stahl verzinkt

Arbeitsplattenverbinder AVB 4 Slim• Einsetzbar für Plattendicken ab 14 mm • Für stabile form- und kraftschlüssige Verbindungen von Arbeitsplatten • Bequeme und schnelle Verspannung mittels Akkuschrauber oder Innensechskantschlüssel SW 4 • Spannmaß 42 - 49 mm • Gehäusebohrdurchmesser 25 mm • Bohrtiefe min. 12,5 mm • Gehäuse: Zinkdruckguss blank • Bolzen / Gegenplatte: Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

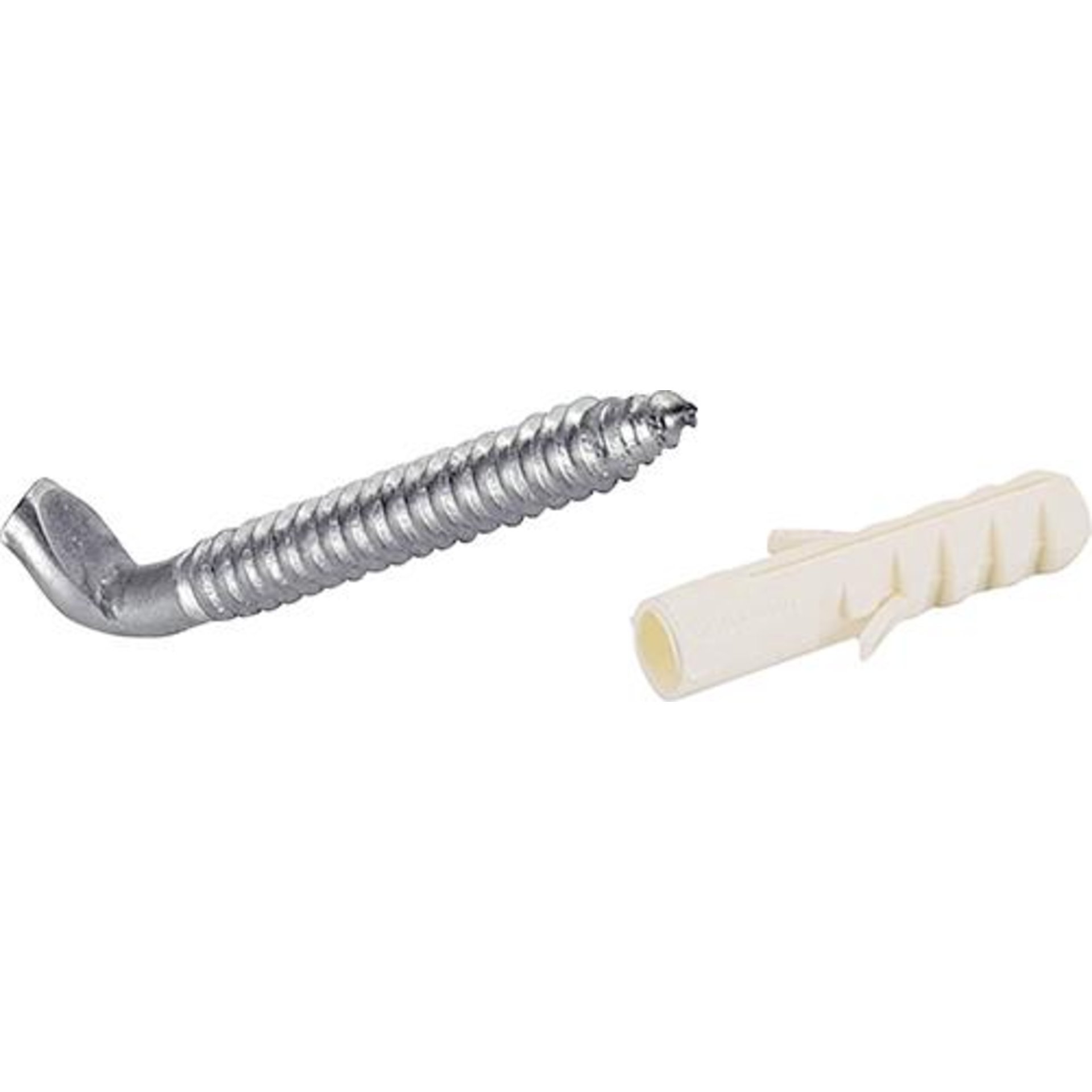

• Aufhängehaken • Muss min. 40 mm in den Mauerwerksdübel eingeschraubt werden • Passender Hakendreher für Akku-Schrauber • Stahl verzinkt Mauerwerksdübel ø 8 x 40 mm • Für Einsatz in Vollziegeln, Kalksandvollstein, Beton oder Klinkerstein • Für andere Wandmaterialien ist das handelsüblche Spezialbefestigungsmaterial einzusetzen • Kunststoff weiß Set besteht aus: 100 Aufhängehaken und 100 Mauerwerksdübel

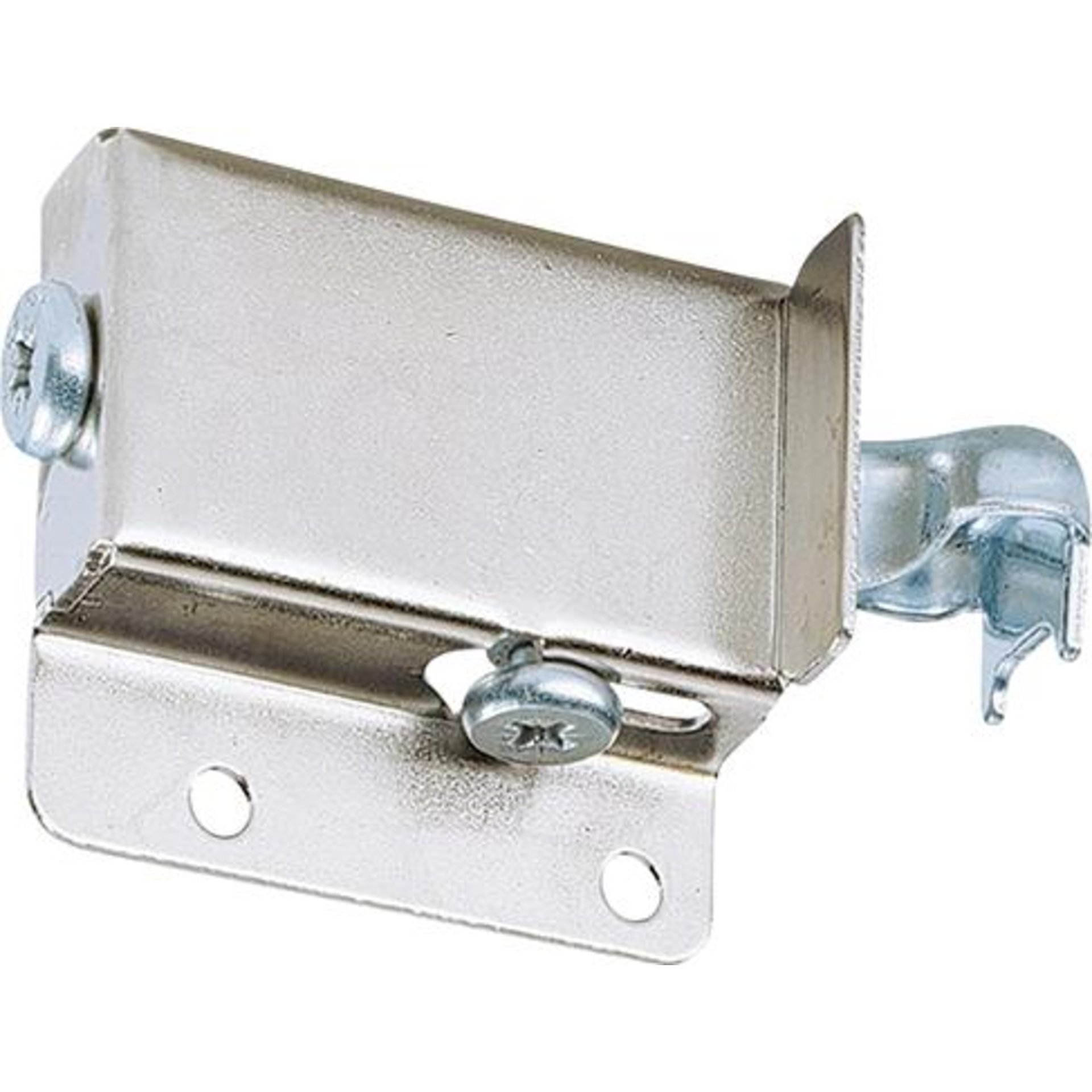

Schrankaufhänger SAH 116• Zum Anschrauben • Schienen- oder Hakenaufhängung • Bei Hakenaufhängung gegen seitliches Abrutschen gesichert • Belastbarkeit 40 kg / Stück gemäß EN 15939 im Prüfgestell A • 3-dimensionale Ausrichtung: Höhe ± 7 mm / Tiefe max. 15 mm / seitlich bei Hakenaufhängung ± 3 mm / seitlich bei Schienenaufhängung ± 7 mm • Rückwandversprung (bis Vorderkante Rückwand) min. 16 mm • Aushebehöhe 7,5 mm • Einsetzbar mit Aufhängeschiene Typ B, Typ L • Stahl vernickeltHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.comHinweise für die Belastbarkeit von Schrankaufhängern und Zubehör• Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten

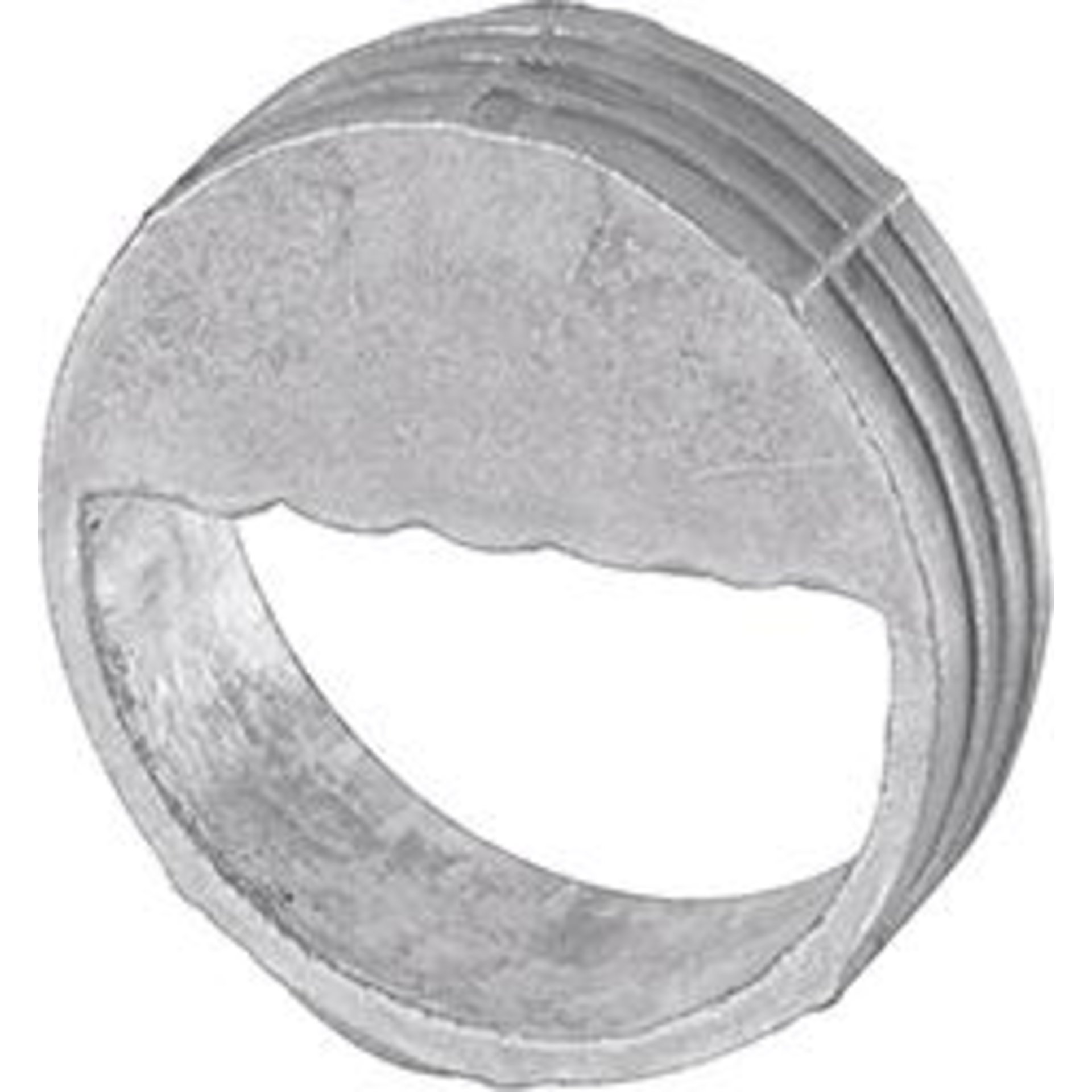

Schrankaufhänger SAH 305• Zum Einpressen in Bohrung ø 30 x 11,5 mm • Rückwand min. 16 mm dick • Belastbarkeit 15 kg / Stück gemäß EN 15939 im Prüfgestell A • Ausrichtung seitlich ± 8 mm • Aufhängung mit Aufhängehaken ø 6 x 50 mm • Zinkdruckguss verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.comHinweise für die Belastbarkeit von Schrankaufhängern und Zubehör• Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten

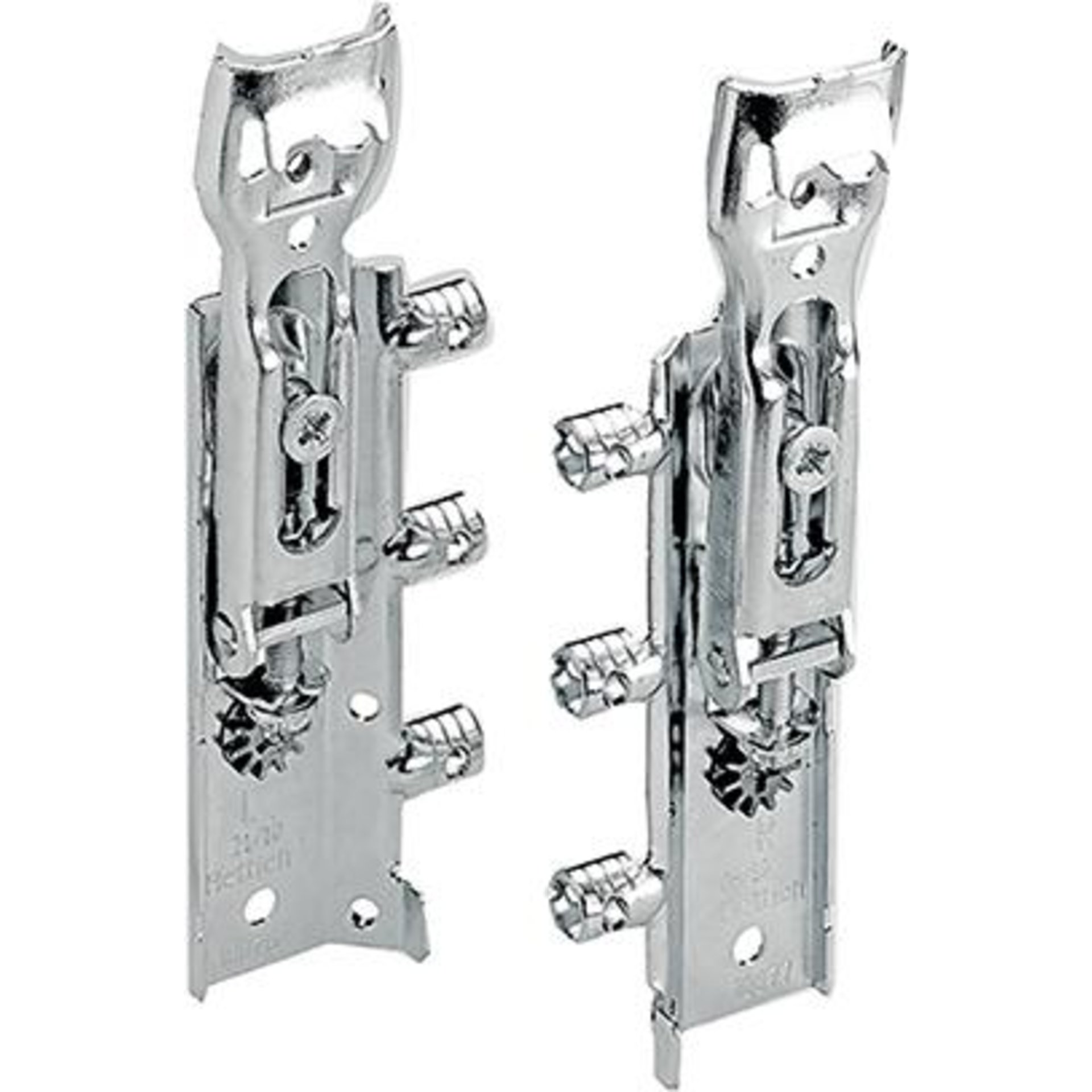

• Für den Einsatz hinter der Rückwand • Für Leisten- und Hakenaufhängung • Belastbarkeit 45 kg / Stück gemäß EN 15939 im Prüfgestell A • Befestigung mit 3 seitlichen Zapfen in der Seitenwand und Verschraubung in der Rückwandnut • Ab 16 mm Rückwandversprung einsetzbar • Schnelle, komfortable Höhenverstellung über stabile Verstellschraube und Übersetzungsgetriebe: ± 8 mm • Tiefenverstellung: max. 25 mm • Seitliche Verschiebung: ± 3 mm bei Hakenaufhängung, ± 7,5 mm bei Leistenaufhängung • Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert • Aushebehöhe: 7,5 mm • Hakenaufhängung: die geschlossene Form des Hakens verhindert ein Abrutschen des Schrankes • Einsetzbar mit Aufhängeschiene Typ B • Stahl verzinkt - voll recyclingfähig • Die Verschraubung in die Korpusseite ist ZWINGEND erforderlich • Funktion "Aushängesicherung" mittels Spezialschraube optional möglich Hinweise: • Abdeckkappen SAH 215 bitte separat bestellen

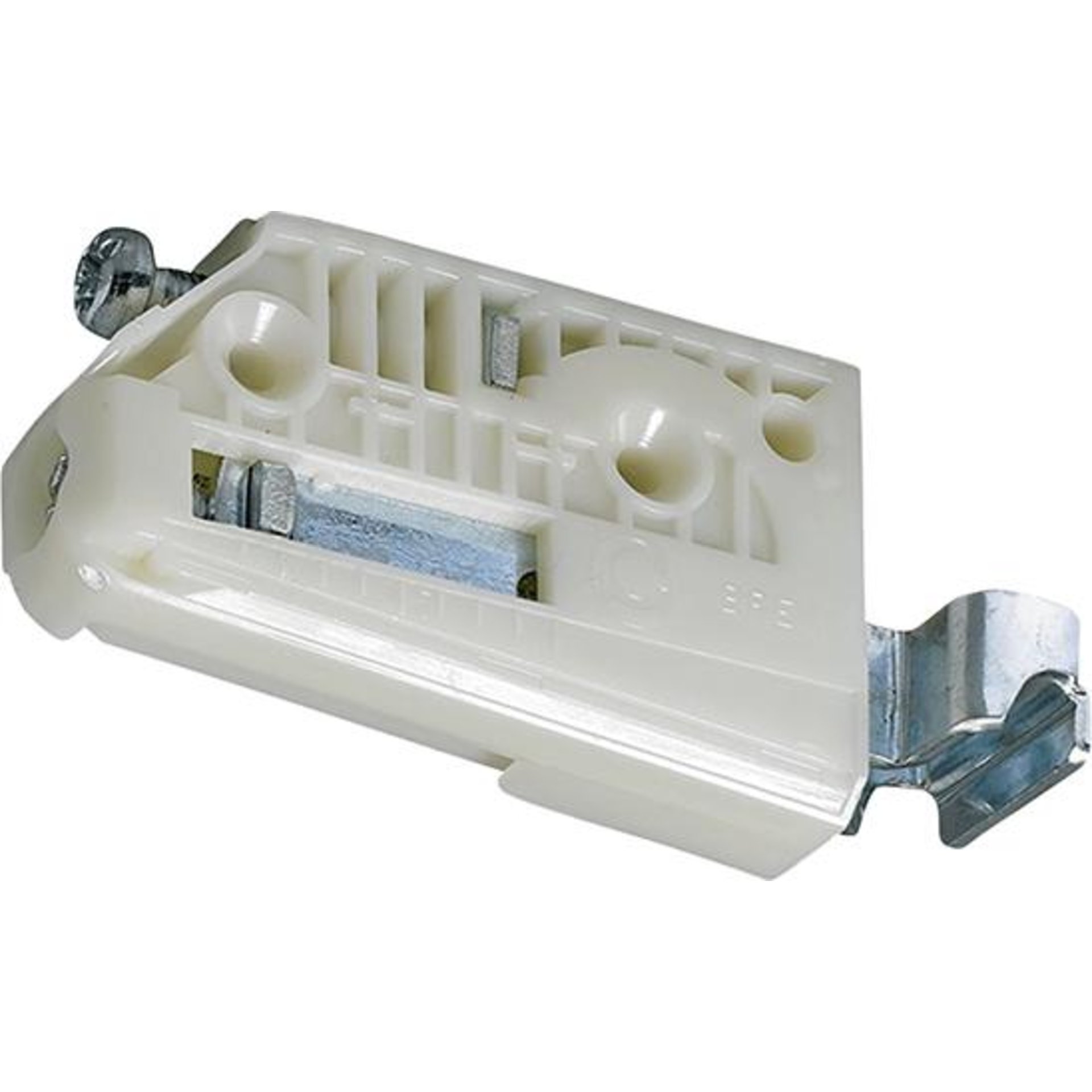

Schrankaufhänger SAH 15• Zum Anschrauben • Für Leisten- und Hakenaufhängung • Bei Hakenaufhängung gegen seitliches Abrutschen gesichert • Belastbarkeit 30 kg / Stück gemäß EN 15939 im Prüfgestell A • 3-dimensionale Ausrichtung: Höhe -2 / +9 mm , Tiefe -2 / +18 mm , seitlich bei Hakenaufhängung ± 6 mm / seitlich bei Schienenaufhängung ± 7 mm • Rückwandversprung (bis Vorderkante Rückwand) min. 15 mm • Aushebehöhe 6 mm • Einsetzbar mit Aufhängeschiene Typ B, Typ L • Stahl verzinkt / Kunststoff weißHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.comHinweise für die Belastbarkeit von Schrankaufhängern und Zubehör• Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten

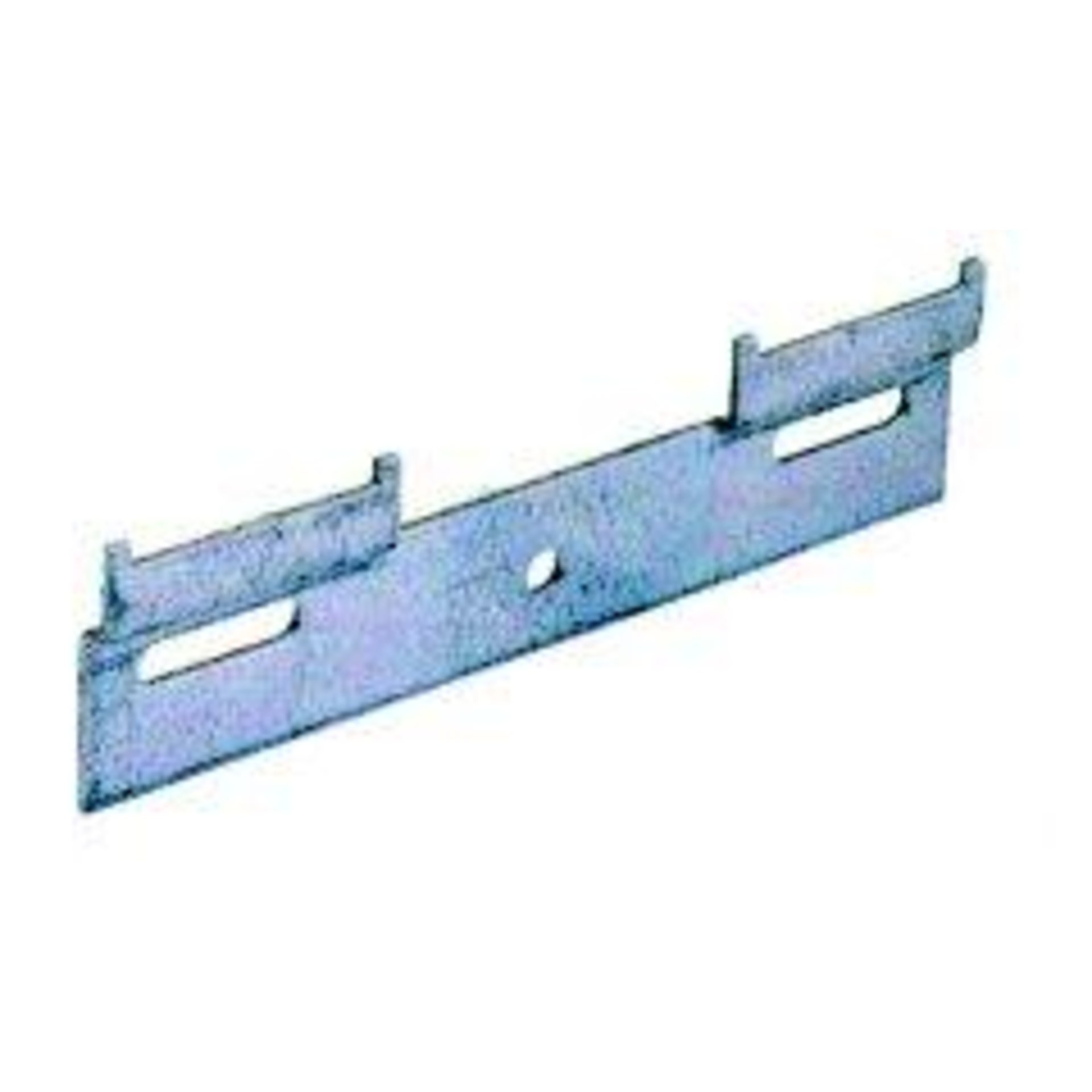

Aufhängeschiene Typ L• Für Schrankaufhänger SAH 15, SAH 116, SAH 130 • Belastbarkeit 130 kg / Schrank • Befestigung: - mit Spezialschraube ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - Spezial-Befestigungsschrauben verwenden • Abknickbar • Mit Langlöchern • Stahl verzinkt Hinweise: • Aufhängeschiene mit Abrutschsicherung; beim Verschieben des Hängeschrankes kann der Schrank nicht von der Aufhängeschiene gleiten und herunterfallen! • Schrauben zur Befestigung bitte separat bestellenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.comHinweise für die Belastbarkeit von Schrankaufhängern und Zubehör• Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten

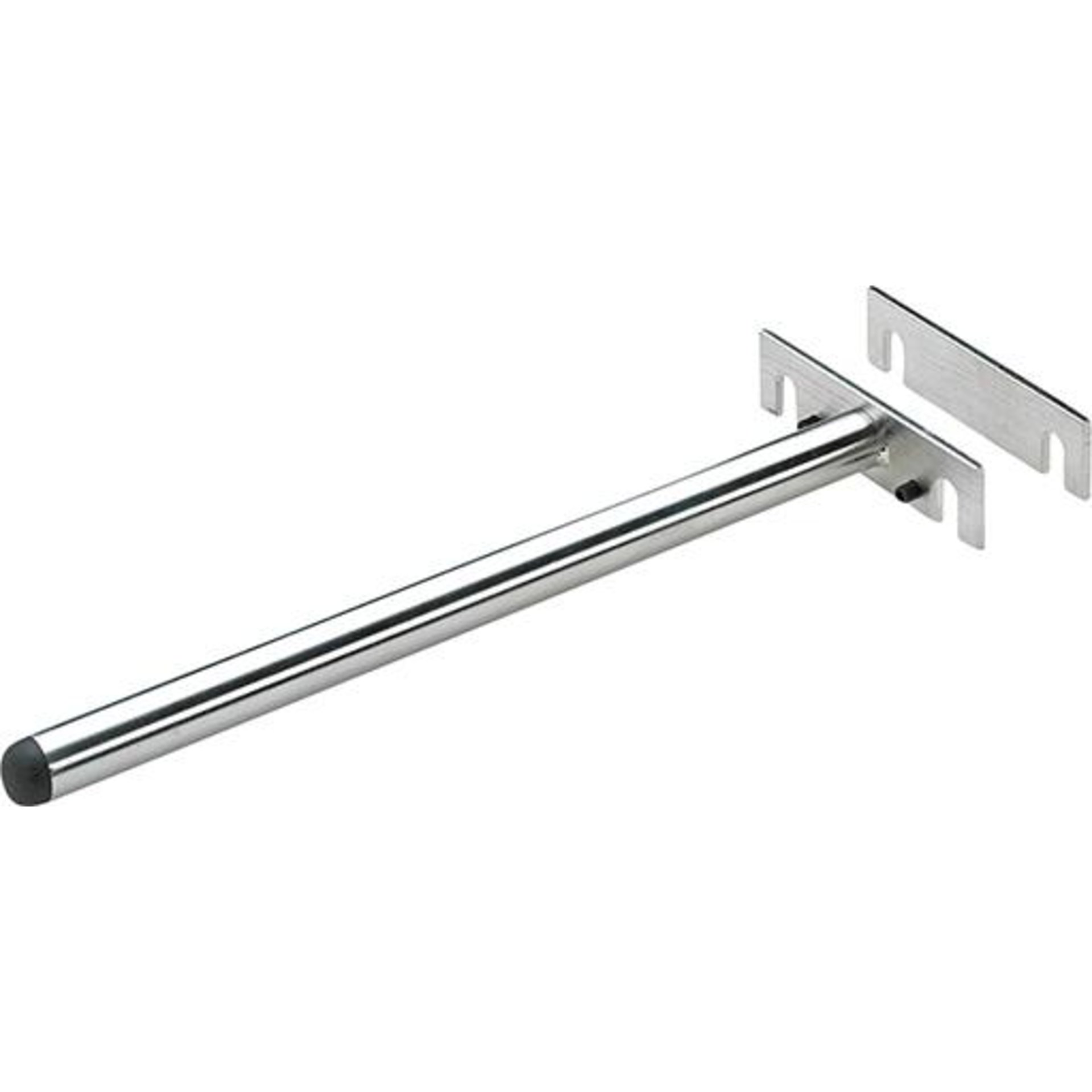

Regalbodenträger Titan• Regalbodenträgeraufnahme mit Neigungsausgleich • Zur verdeckten Montage hinter dem Regalboden • Die max. Belastung ist bei entsprechender Wandbeschaffenheit und einem Trägerabstand von max. 600 mm sowie Bodenabmessungen von 1000 x 350 mm 50 kg / m² Stahl verzinkt • Wir haben keinen Einfluss auf Material und Beschaffenheit von Wand, • Auflage und Befestigung. Diese sind auf die Tragkraft abzustimmen. Set besteht aus: • 2 Stück RegalbodenträgerHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

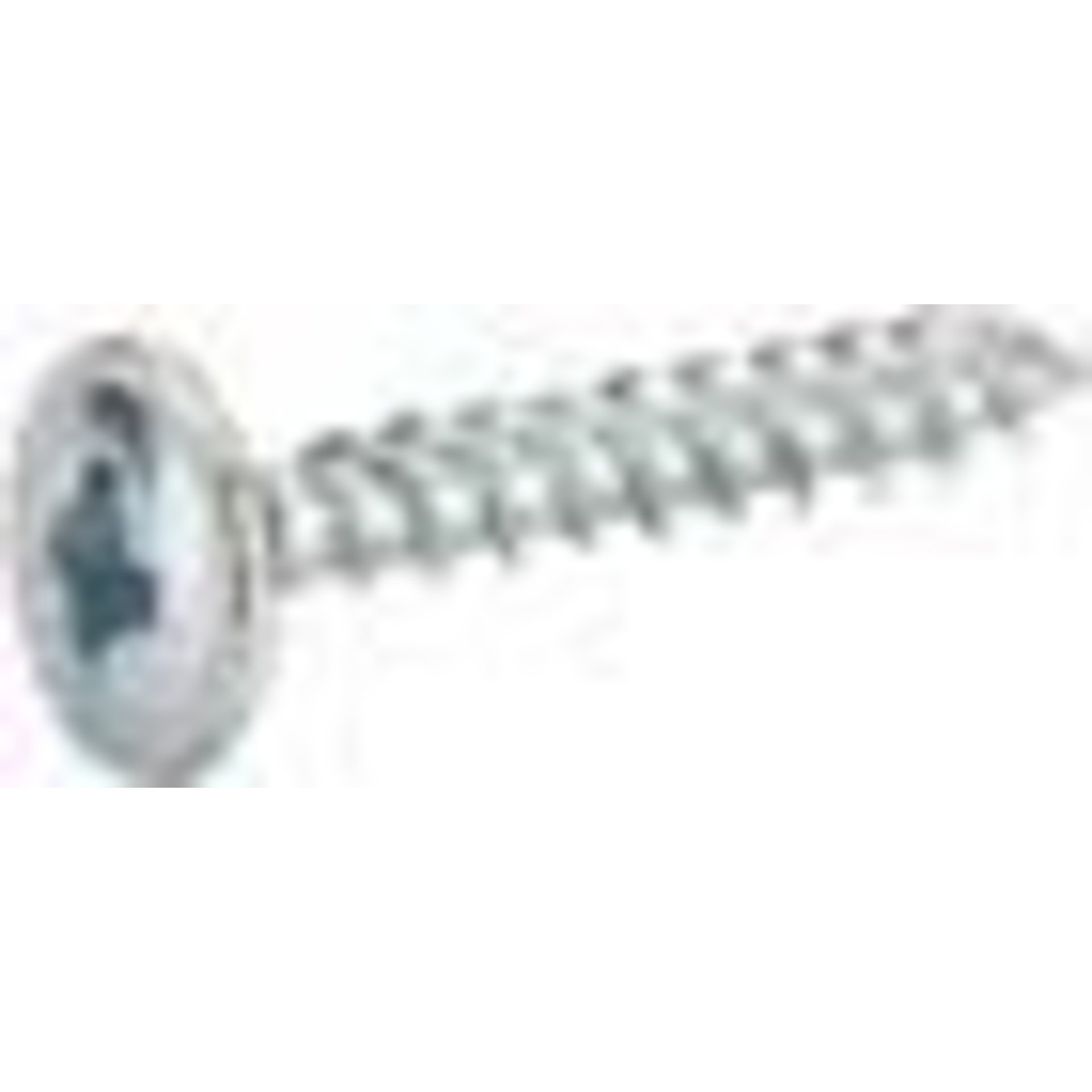

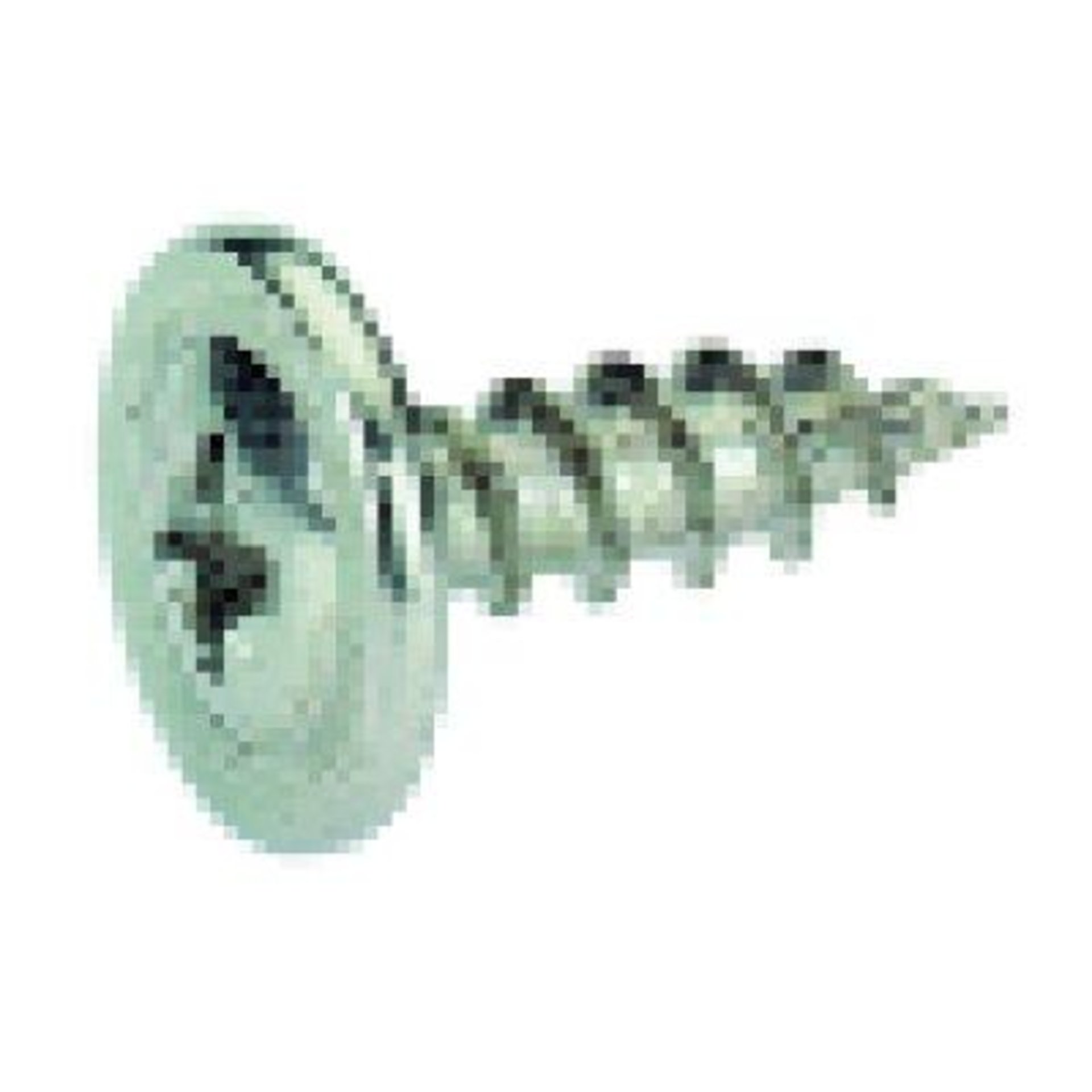

Rückwandschraube• ø 3 x 20 mm • Zur Befestigung der Rückwand • PZ-Kreuzschlitz • Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

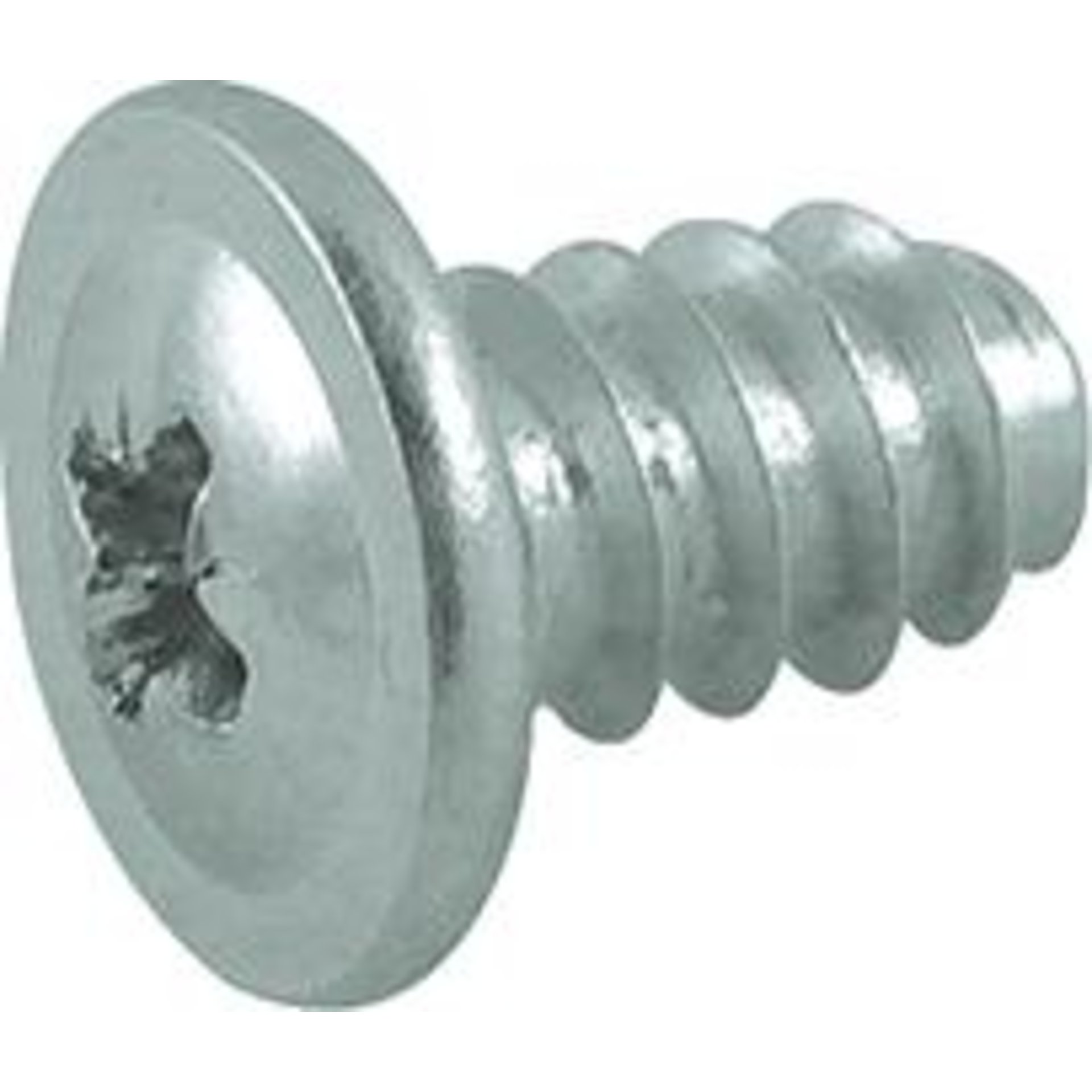

Spezialschraube• ø 6,3 mm • Zur Befestigung der Blende • Für Bohrung 5 mm • PZ-Kreuzschlitz • Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

• ø 5 mm • Zur Befestigung der Blende • PZ-Kreuzschlitz • Stahl verzinkt

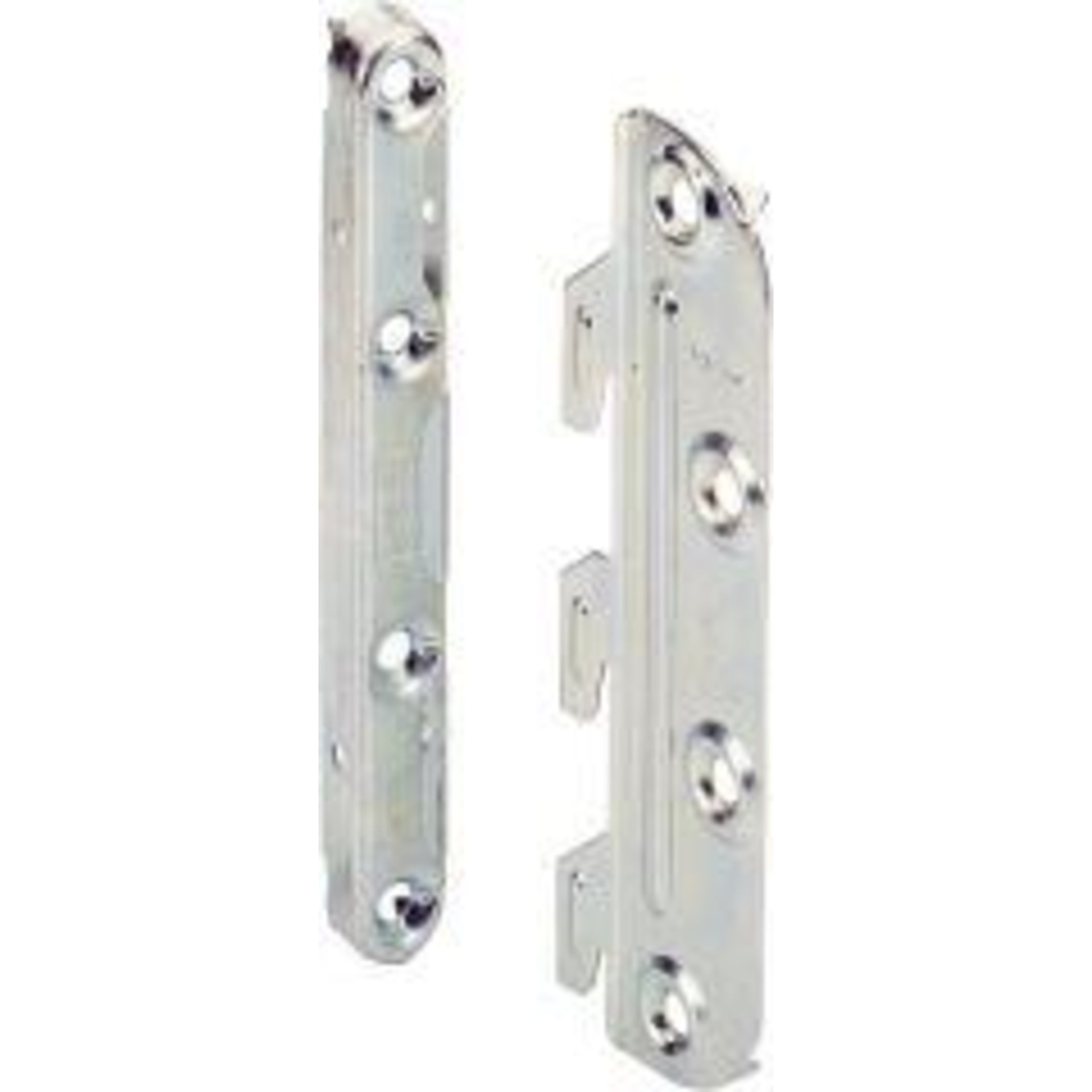

Bett-Verbindungsbeschlag• Zum Einhängen • Garnitur besteht aus je 2 x Hakenteil RS + LS sowie 4 x Universalkappe rechts/links • Hakenteil = 3 Haken • Gesamthöhe 130 mmHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Mittelbalkenverbinder• Für Bettkonstruktionen aus Holz oder Metall • Auch für Polsterbetten einsetzbar • Breite des Mittelbalkens ab 70 mm • Stahl verzinkt • Belastbarkeit 100 kg / St.Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

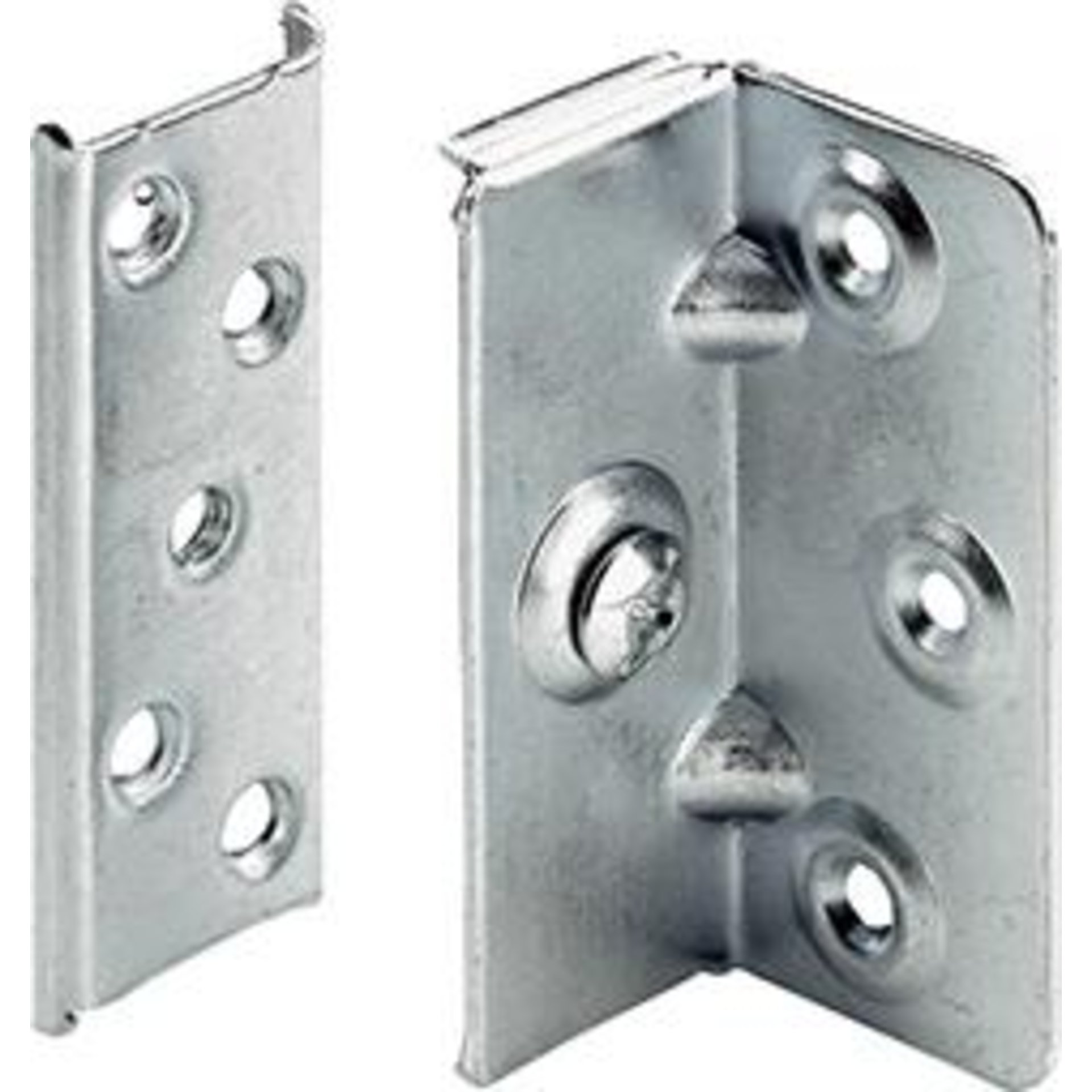

Bettwinkel StabiloFix• Für zerlegbare Polsterbetten oder Bettkästen • Hohe Festigkeit • Bis zu 4 mm Toleranzausgleich durch Auszugsschraube • Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
